FCV流量控制阀 粉体定量给料阀 气力输送开关调节阀

结构紧凑

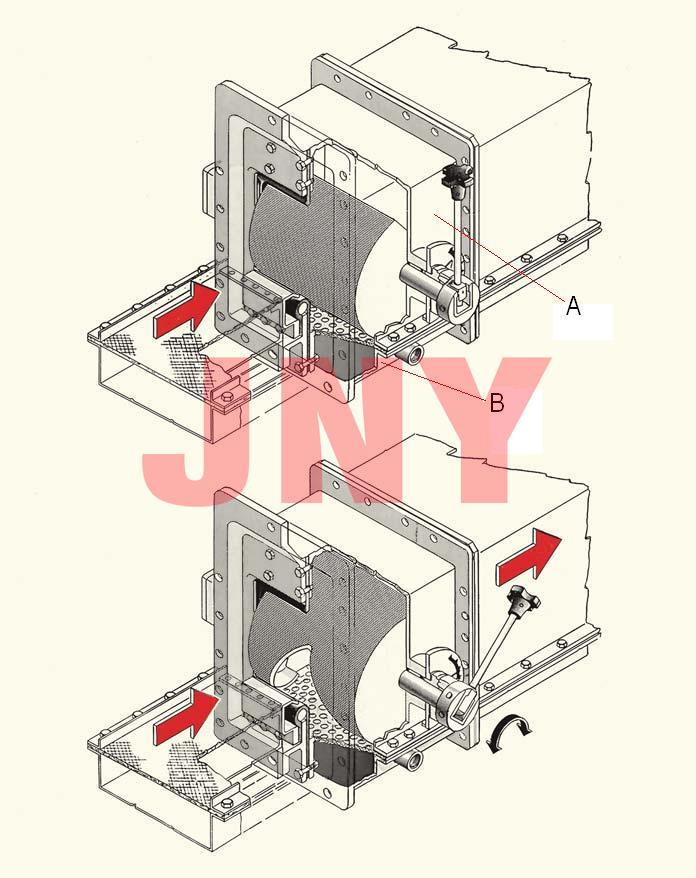

FCV流量控制阀由一个形成输送室的上层盒(A)和提供压缩空气的下层盒(B)组成。上部和下部盒子由一种能透气的冷烫编织物分开。一个卷筒型阀芯安装在上层盒，阀芯由一个可更换的垫圈护好，作为散装物料缓慢流通的可调孔。阀芯旋转向一边或另一边可以改变空的截面积或尺寸，增大打开的阀芯过料孔的投影面积来增大通过卷轴的散装物料的流量，也就是说仓体中散装物料卸料总量是被控制的。

FCV流量控制阀的功能首先是仓体卸料口的粉末密闭，其次无限位控制粉状物料从一个仓体进入到一个输送元件（如流体输送）。

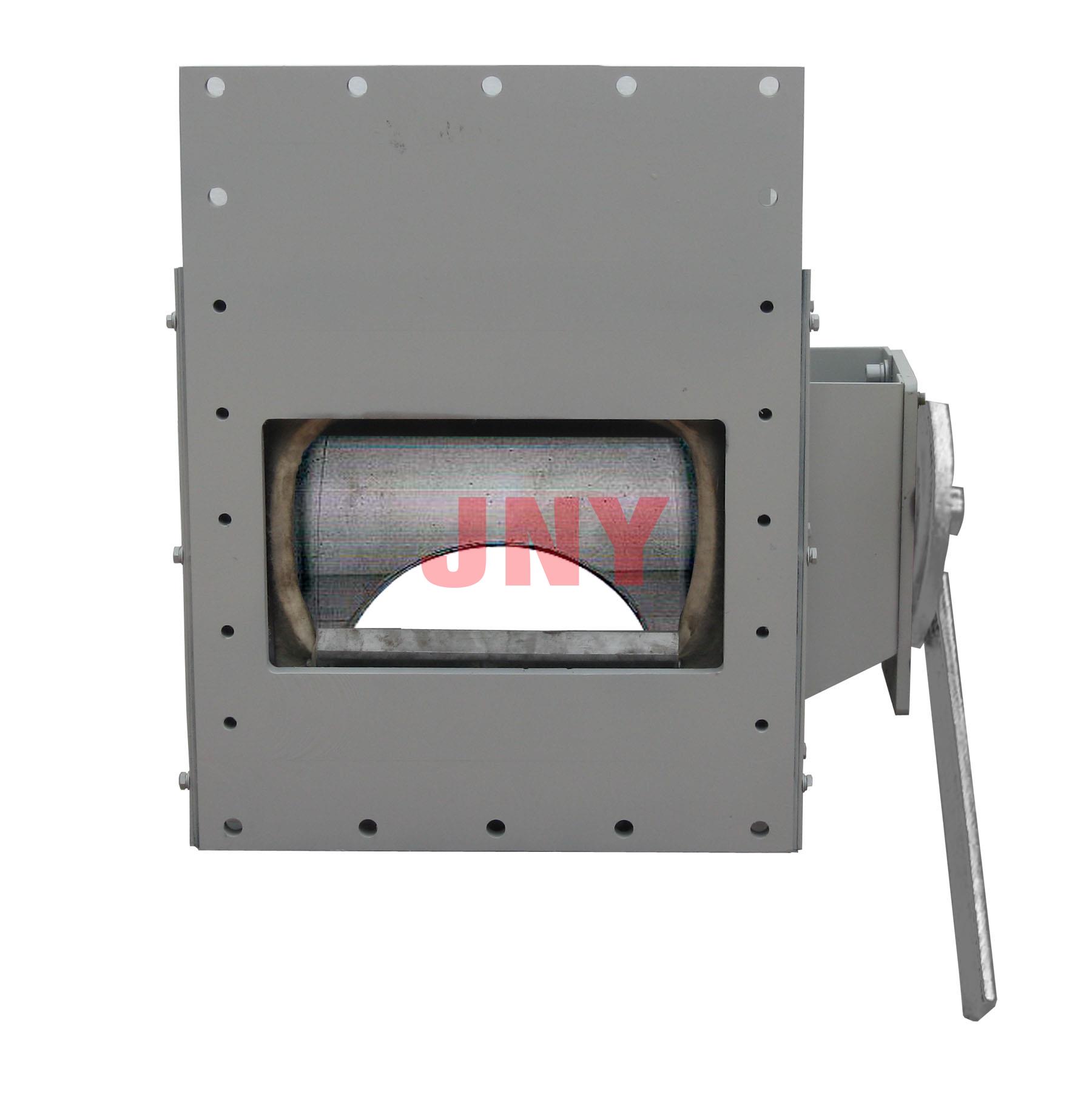

• 手动

配备连接器和杠杆的手动流量控制阀可以根据需要增加一个电动执行器、减速电机或气动执行机构。所有类型的流量控制阀都配备紧急关闭装置和一个开关盒，盒内装“敞开”、“中间”、“关闭”三个限位开关。另外，有一个电位器用于远程控制。每种标准型号都有一个带手柄的释放装置，可以在失电时转动卷轴，在气缸排气时可用手动应急操作。

• 电动

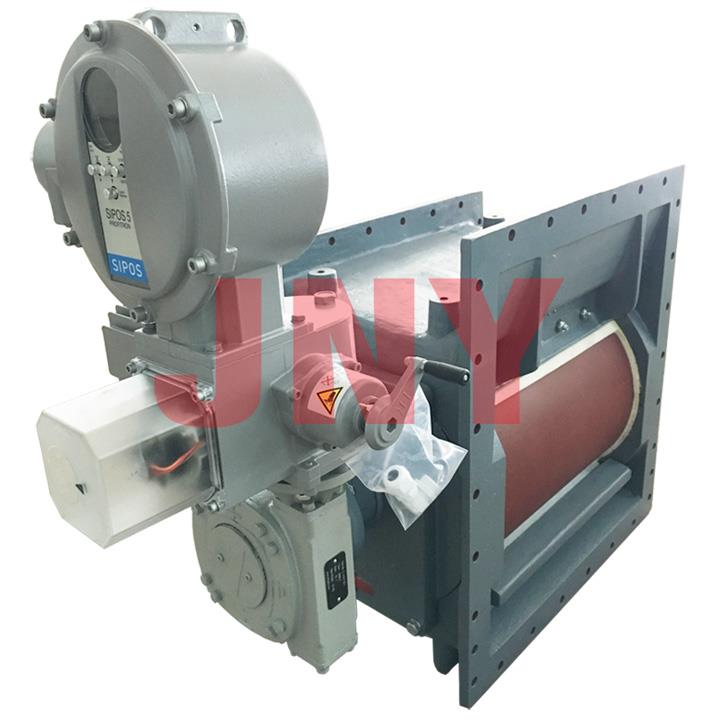

电机驱动流量控制阀配备一个执行机构，如电动执行器、减速电机或力矩电机，直接驱动带快速手柄的连接杆连接的法兰来驱动控制阀阀芯。电动执行器采用伯纳德或西博斯电动执行器；减速电机有四个不同的方向限位，即“右上角”、“左上角”、 “右下角”和“左下角”，标准的是右上角，减速电机防护等级为IP54，90度全行程执行速度可根据需要选择8秒、25秒、45秒、60秒；力矩电机驱动的特点是能够承受失速而不损坏电机，清理堵塞后设备就可以恢复正常的运作，齿轮传动。

电动流量控制阀用于仓体或箱体物料的线性卸料。为了达到控制精度高的目的，一个可拆卸的电动执行机构直接安装在阀芯的轴上代替带传动杆和U型卡的减速电机。它的优势是节省空间设计、不限于某一特定位置的无限控制，以及一个最高的控制精度。

• 气动

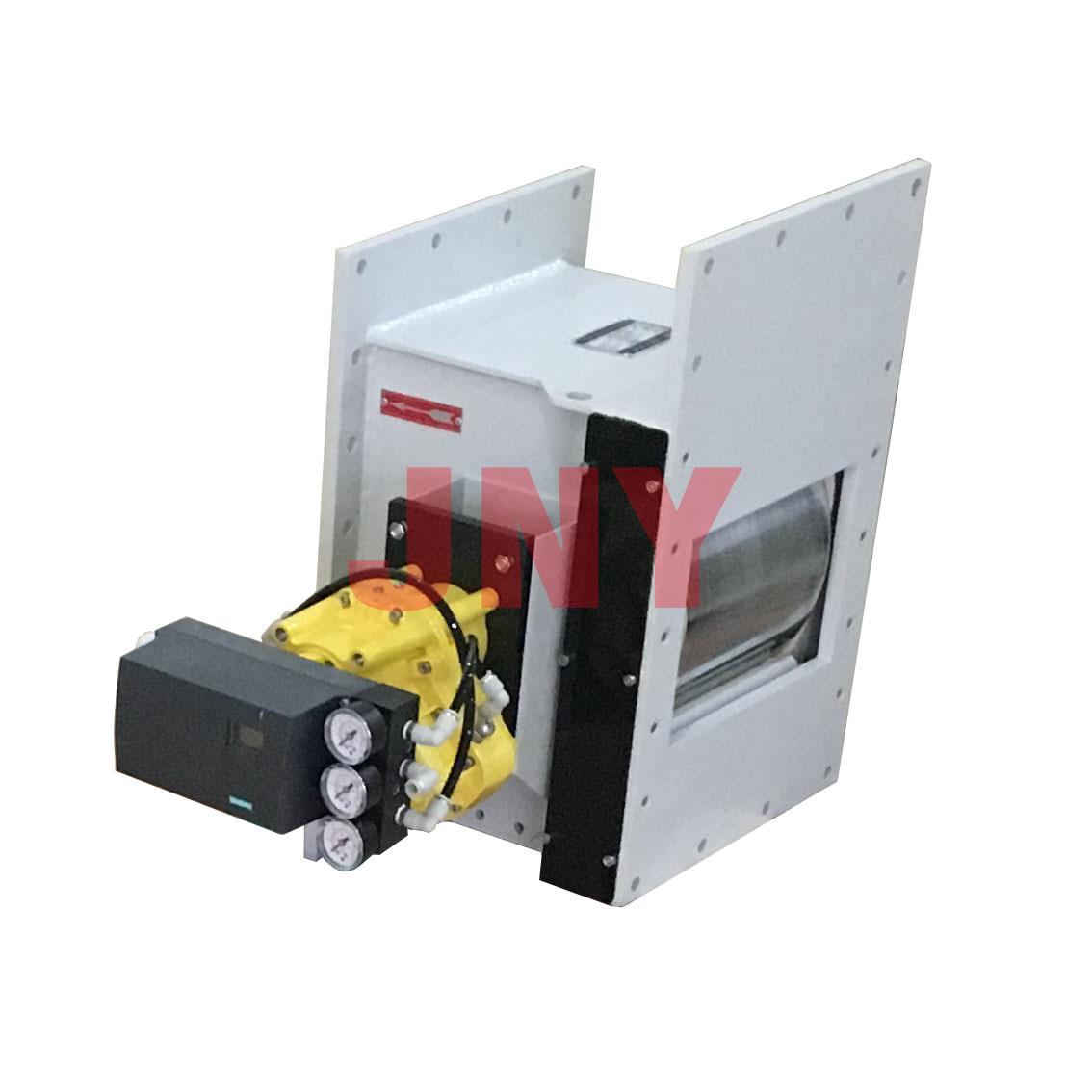

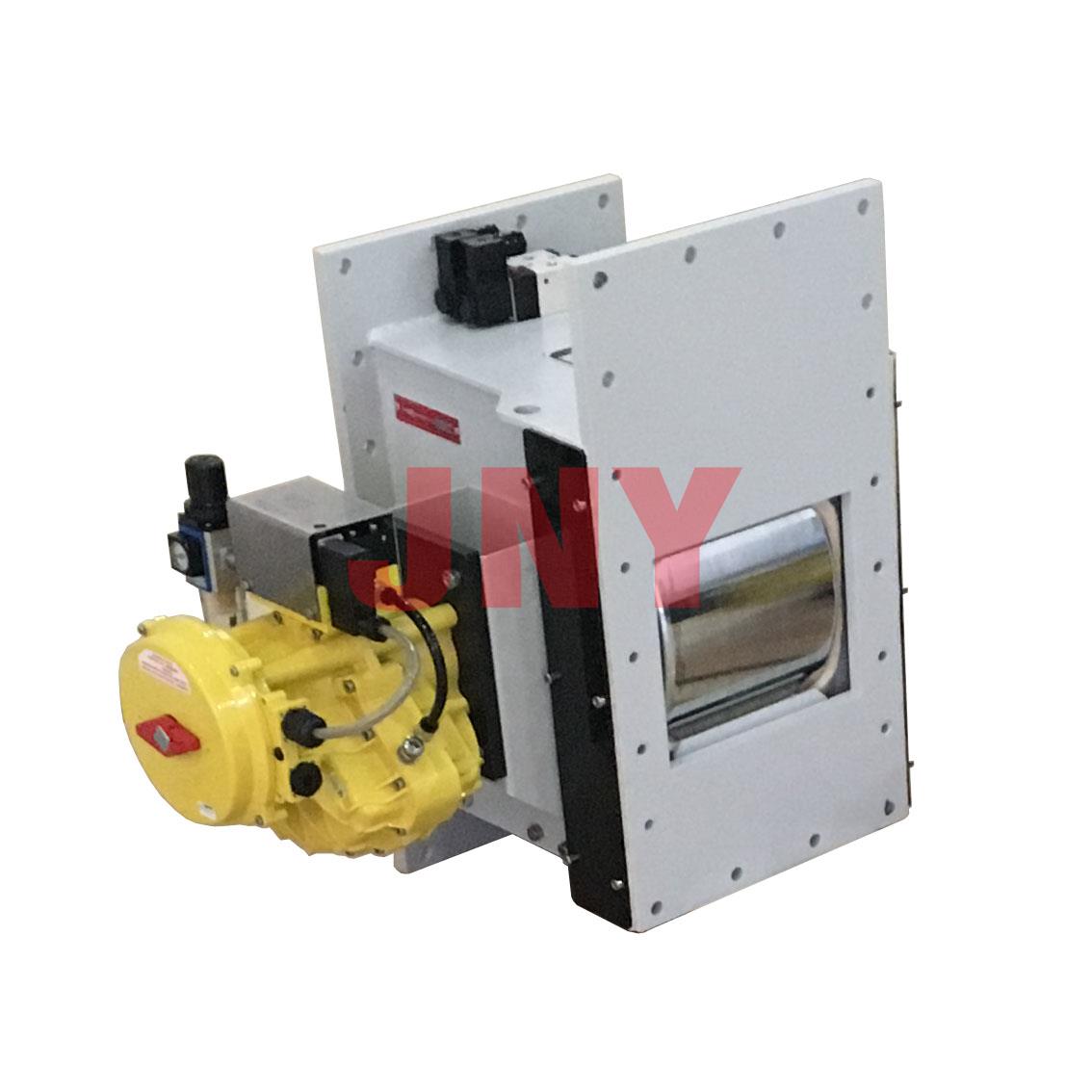

气动执行器采用 KINETROL扇形气缸，不带手柄、齿条和齿轮的气动执行器根据气动旋转轮的原理操作，这样可以纯扭矩没有干扰的直接驱动。这种执行器设计紧凑而轻便，几乎不需要维护，同时也配备了通风选项，可以手动操作（手柄）。

气动执行机构，是专为物质通量的线形控制设计的，如失电等紧急情况时会自动关闭流量控制阀，带4~20mA位置反馈信号，特别适用于散装物料输送，如仓体或箱体的卸料口需要线性控制卸料量。

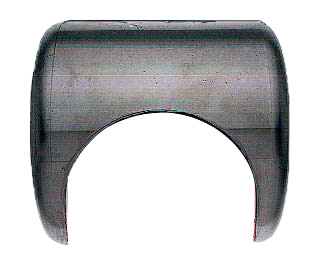

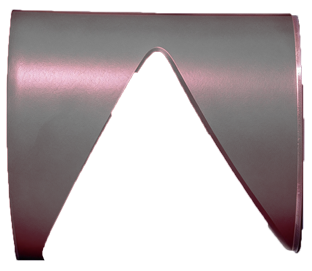

三角阀芯

适配大落差仓体卸料、大流量粉体输送管道的粗调节工况，比如电厂粉煤灰库的大流量排灰系统。

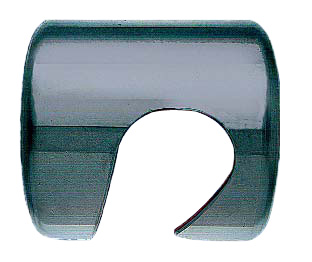

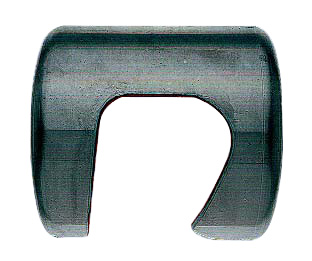

圆弧阀芯

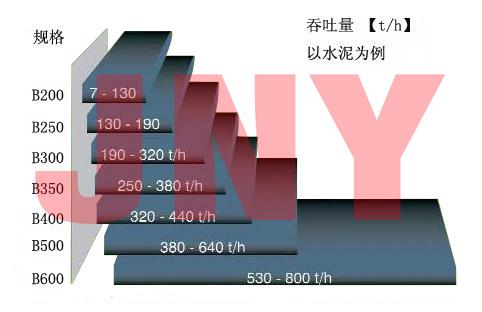

用于吞吐量预设定的最大体积流量的卷轴配置：典型用途为水泥散装装运。

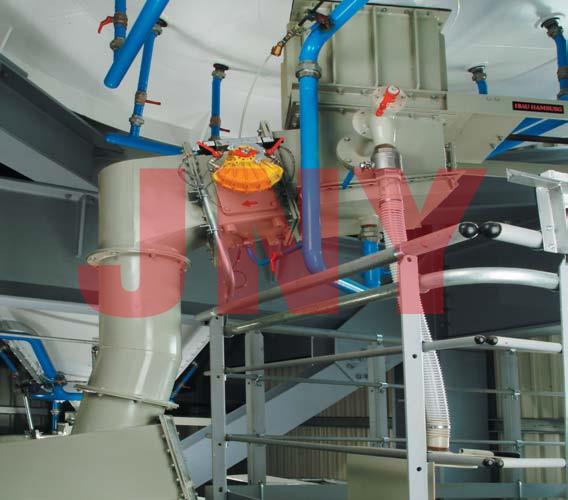

仓体卸料口装运系统

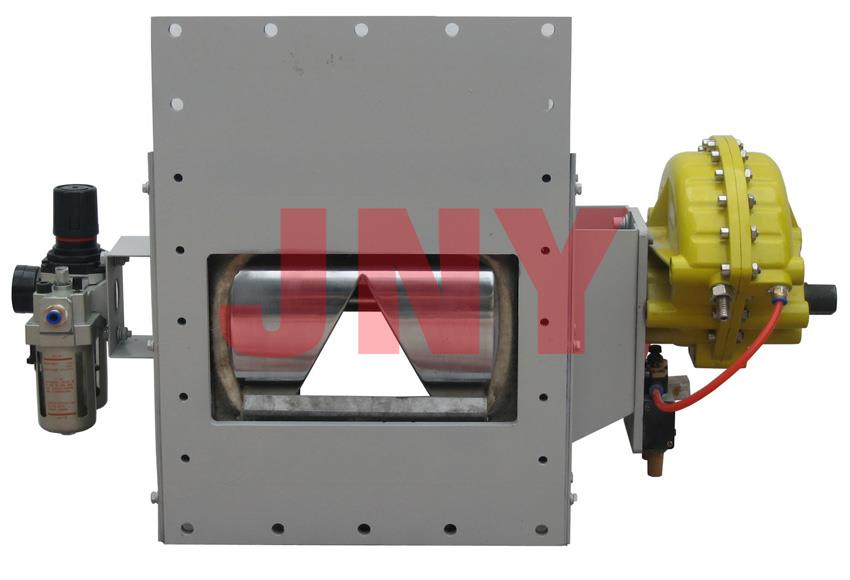

线性阀芯

线性给料的特殊曲线孔型阀芯用于特定的应用，如对流量计送料。这个特殊形状的阀芯允许线性给料，如开放30°角通过量为30%。该阀结构简单，阀门特性曲线稳定。

线性阀芯

线性给料的特殊曲线孔型阀芯用于特定的应用，如对皮带秤送料。这个特殊形状的阀芯允许线性给料，如开放30°角通过量为30%。该阀结构简单，阀门特性曲线稳定。

易于安装及维护

FCV流量控制阀几乎不需要维护，但是，即使再好的东西在恶劣的环境下经过多年的使用都会受到磨损。其它的不同厂家设计的流量控制阀可能需要完全拆除整套装置，然而本流量控制阀维修时不需要完全拆除，如果需要可以很方便的更换垫圈。

优点显著

• 其紧凑、模块化结构直接连接气动或电动执行器，方便更换盒式密封，维修成本低；
• 安装使用不受角度限制；
• 电能消耗低；
• 开启关闭灵活，不易卡死；
• 运行可靠性高、噪音低、振动小；
• 控制精度高；
• 高输送能力；
• 密封严密无泄漏；
• 阀芯阀座不易冲蚀，具有较高的耐磨性和抗高温能力；
• 外形美观、结构紧凑、体积小、重量轻；
• 驱动方式灵活：手动、气动，电动。

项目型号

B250

B300

B500

气动

电动

气动

电动

气动

电动

阀体

流量m³/h

130

220

440

流速m³/s

3

3

3

转角θ°

71

71

71

流通面积m²

0.0148

0.025

0.030

气动

执行器

工作压力MPa

0.15-1

/

0.15-1

/

0.15-1

/

安装形式

双吊耳

/

双吊耳

/

双吊耳

/

电动

执行器

力矩N.m

/

250

/

250

/

250

IO信号mA

/

4~20

/

4~20

4~20

电源V

/

220

/

220

/

220

转角°

/

90

/

90

/

90

透气层

材料

PETS-6

PETS-6

PETS-6

透气面积m²

0.057

0.064

0.16

耗气量m³/min

0.171

0.22

0.55
